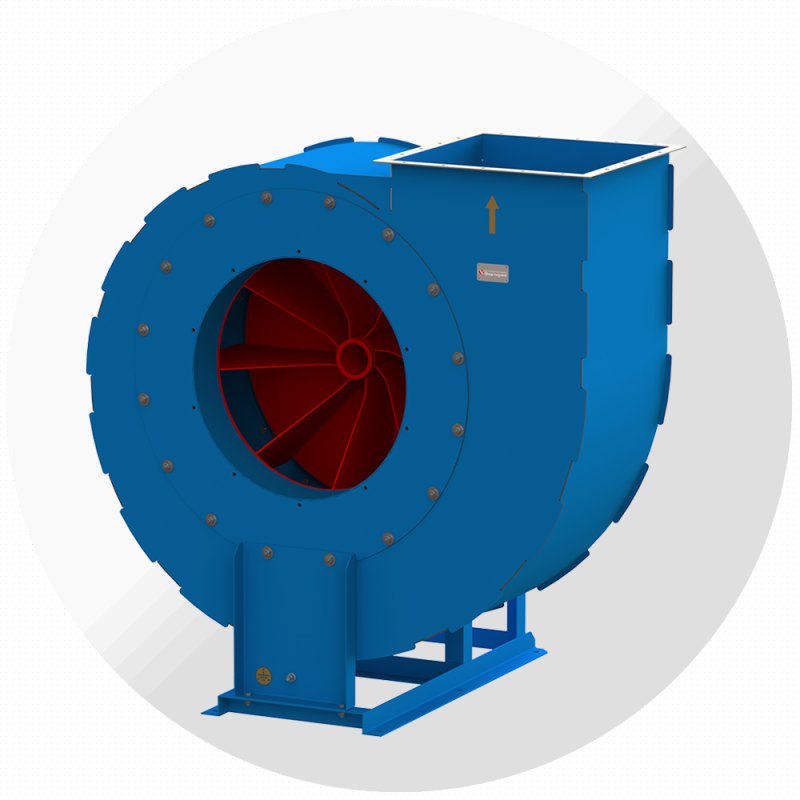

Пылевой вентилятор ВРП-122-45 №8, Ø800 мм
⚙️ Подбор и заказ
Характеристики
Описание
Пылевой вентилятор ВРП-122-45 №8 — радиальный пылевой вентилятор завода «Виктория» (Москва). Номер 8: диаметр рабочего колеса 800 мм. В каталоге завода 4 исполнения по двигателю: производительность от 3900 до 22 800 м³/ч, полное давление до 2540 Па, мощность 3–30 кВт.
Перемещает воздух с механическими примесями: стружку, опилки, зерновую и металлическую пыль. Заменяет ВЦП 7-40 и ВРП-115-45. Колесо с радиальными лопатками не забивается.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 1 исполнение
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-8-095-30-1500 | 0,95 | 7800–22 800 | 2540…1774 | 2487…1321 | АИР180M4 | 30 | 1471 | 408 |
1000 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-8-095-7,5-1000 | 0,95 | 5100–14 900 | 1083…757 | 1061…564 | АИР132M6 | 7,5 | 950 | 295 |
| ВРП-122-45-8-100-11-1000 | 1,00 | 5800–17 400 | 1201…838 | 1171…576 | АИР160S6 | 11 | 970 | 342 |
750 мин⁻¹ — 1 исполнение
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-8-095-3-750 | 0,95 | 3900–11 300 | 626…438 | 613…326 | АИР112MВ8 | 3 | 710 | 253 |
Расшифровка обозначения
ВРП-122-45-8-100-11-1000
| ВРП-122-45 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВРП-122-45, мм
| Обозначение вентилятора | B | H | L | b | h | l | D | D1 | T | n4 | A | A1 | n1 | n2 | n3 | d1 | C1 | C2 | C3 | d | n5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-8,0-095, 3,0/730 | 1332 | 1325 | 941 | 480 | 805 | 240 | 560 | 590 | M8 | 10 | 480 | 520 | 4 | 3 | 18 | 10 | 380 | 810 | 265 | 15 | 6 |
| ВРП-122-45-8,0-100, 4,0/730 | 1332 | 1325 | 971 | 480 | 805 | 240 | 560 | 590 | M8 | 10 | 480 | 520 | 4 | 3 | 18 | 10 | 430 | 880 | 265 | 15 | 6 |
| ВРП-122-45-8,0-095, 7,5/960 | 1332 | 1325 | 1011 | 480 | 805 | 240 | 560 | 590 | M8 | 10 | 480 | 520 | 4 | 3 | 18 | 10 | 430 | 880 | 265 | 15 | 6 |
| ВРП-122-45-8,0-100, 11,0/960 | 1332 | 1325 | 1119 | 480 | 805 | 240 | 560 | 590 | M8 | 10 | 480 | 520 | 4 | 3 | 18 | 10 | 443 | 930 | 272 | 15 | 6 |
| ВРП-122-45-8,0-095, 30,0/1470 | 1332 | 1325 | 1154 | 480 | 805 | 240 | 560 | 590 | M8 | 10 | 480 | 520 | 4 | 3 | 18 | 10 | 493 | 1020 | 272 | 15 | 6 |
| ВРП-122-45-8,0-100, 37,0/1470 | 1332 | 1325 | 1199 | 480 | 805 | 240 | 560 | 590 | M8 | 10 | 480 | 520 | 4 | 3 | 18 | 10 | 583 | 1070 | 272 | 15 | 6 |
Габаритные размеры при различных положениях корпуса ВРП-122-45, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-8,0 | 1331 | 575 | 520 | 1230 | 535 | 902 | 1175 | 655 | 756 | 1517 | 615 | 695 | 1175 | 655 | 575 | 1517 | 615 | 535 |
Конструкция и особенности
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 8
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Коррозионностойкие из нержавеющей стали | К |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Аспирация деревообрабатывающих и металлообрабатывающих станков
- Пневмотранспорт сыпучих материалов, зерна, опилок
- Удаление пыли и стружки от технологического оборудования
- Системы с запылённостью до 1 кг/м³
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Вентилятор рассчитан на воздух с механическими примесями (стружка, опилки, пыль) концентрацией до 1 кг/м³. Среда не должна быть взрывоопасной и содержать липкие вещества; температура — до 80 °С.
По запросу завод изготавливает сейсмостойкие вентиляторы ВРП-122-45, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
