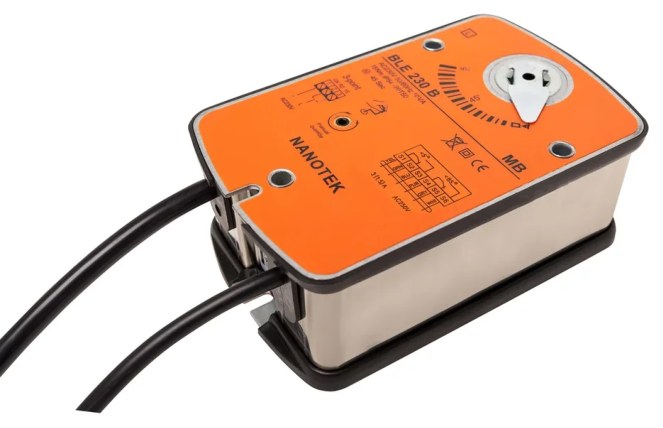

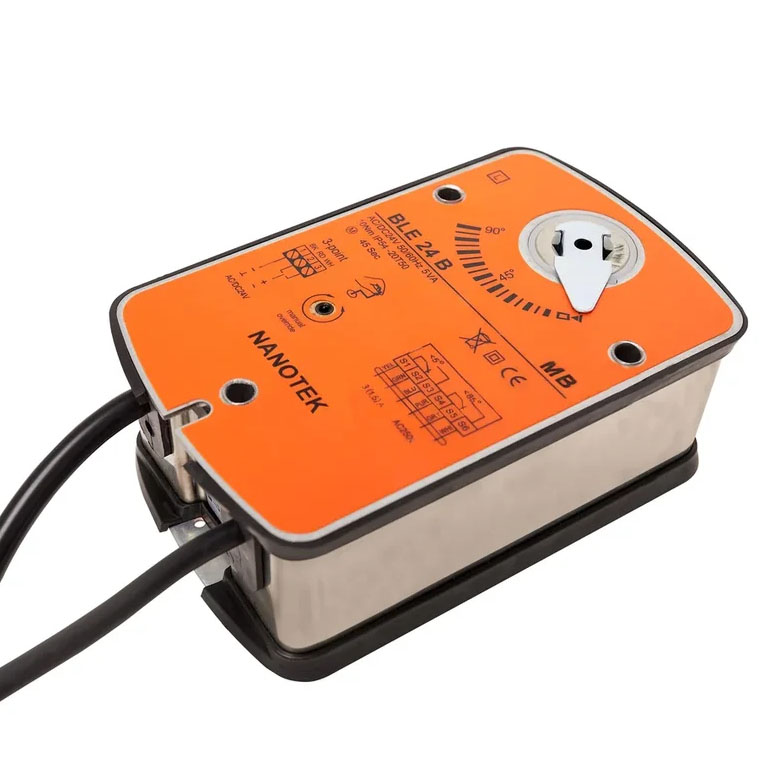

Электропривод Нанотек BLE 230 B (7 Нм)

Электропривод Nanotek BLE 230 B 7.0 управляет заслонкой нормально закрытого противопожарного клапана и клапана дымоудаления в системах противодымной вентиляции. Крутящего момента 7 Н·м хватает на заслонку площадью примерно до 1 м² — точную площадь смотрите у изготовителя клапана: она зависит от исполнения заслонки, наличия уплотнителей и расхода воздуха.

Привод реверсивный, без возвратной пружины: заслонку в обе стороны поворачивает только двигатель, при пропадании питания она остаётся в текущем положении. Управление 2- или 3-позиционное, направление вращения задаётся стороной монтажа, положение видно по механическому указателю. Предусмотрен ручной перевод заслонки ключом из комплекта.

Технические характеристики

• Крутящий момент — не менее 7 Н·м
• Рабочее напряжение — AC 230 В, 50…60 Гц
• Возвратная пружина — нет, реверсивное исполнение
• Управляющий сигнал — 2-х / 3-х позиционный
• Время поворота — 30 секунд
• Угол поворота — максимум 95°
• Размер оси заслонки — квадрат 12×12 мм
• Потребляемая мощность — 4,0 Вт при вращении, 1,0 Вт при удержании; расчётная 10 В·А

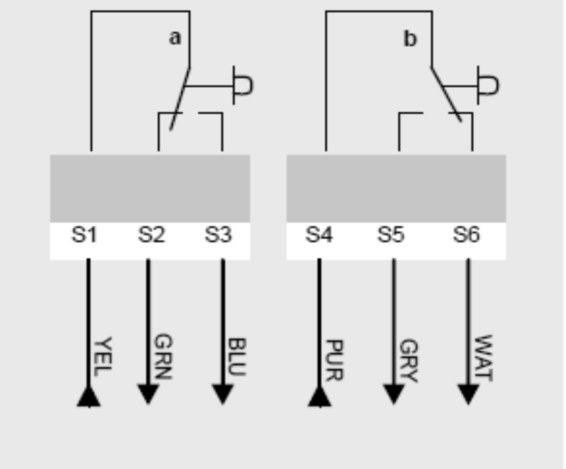

• Вспомогательные переключатели — 2 × SPDT, 3 (1,5) А, 230 В; заводская установка 5° и 85°
• Уровень шума — не более 50 дБ
• Класс защиты — II (всё изолировано), степень защиты корпуса — IP54
• Рабочая температура — от −30 до +50 °C, хранение — от −30 до +80 °C
• Влажность — 5…95 % без конденсата
• Соединительный кабель — 1 м
• Ресурс — 60 000 циклов, вес — менее 1,3 кг
• Габариты — 132 × 87 × 62 мм
• Соответствие стандартам — ГОСТ 16264.1-85

Комплект поставки

Электропривод — 1 шт., ключ для ручного управления и проверки привода — 1 шт., упаковка — 1 комплект.

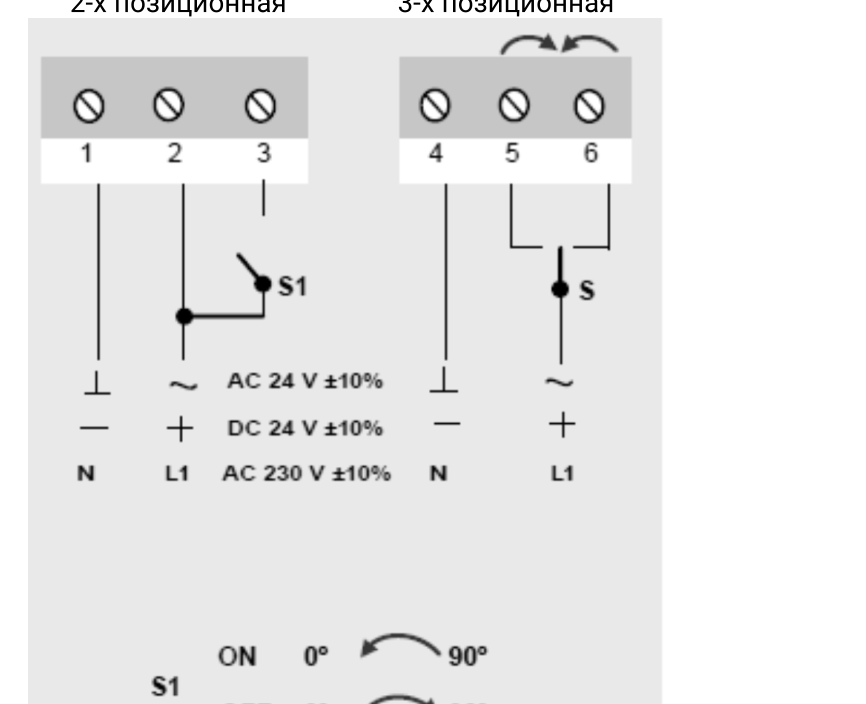

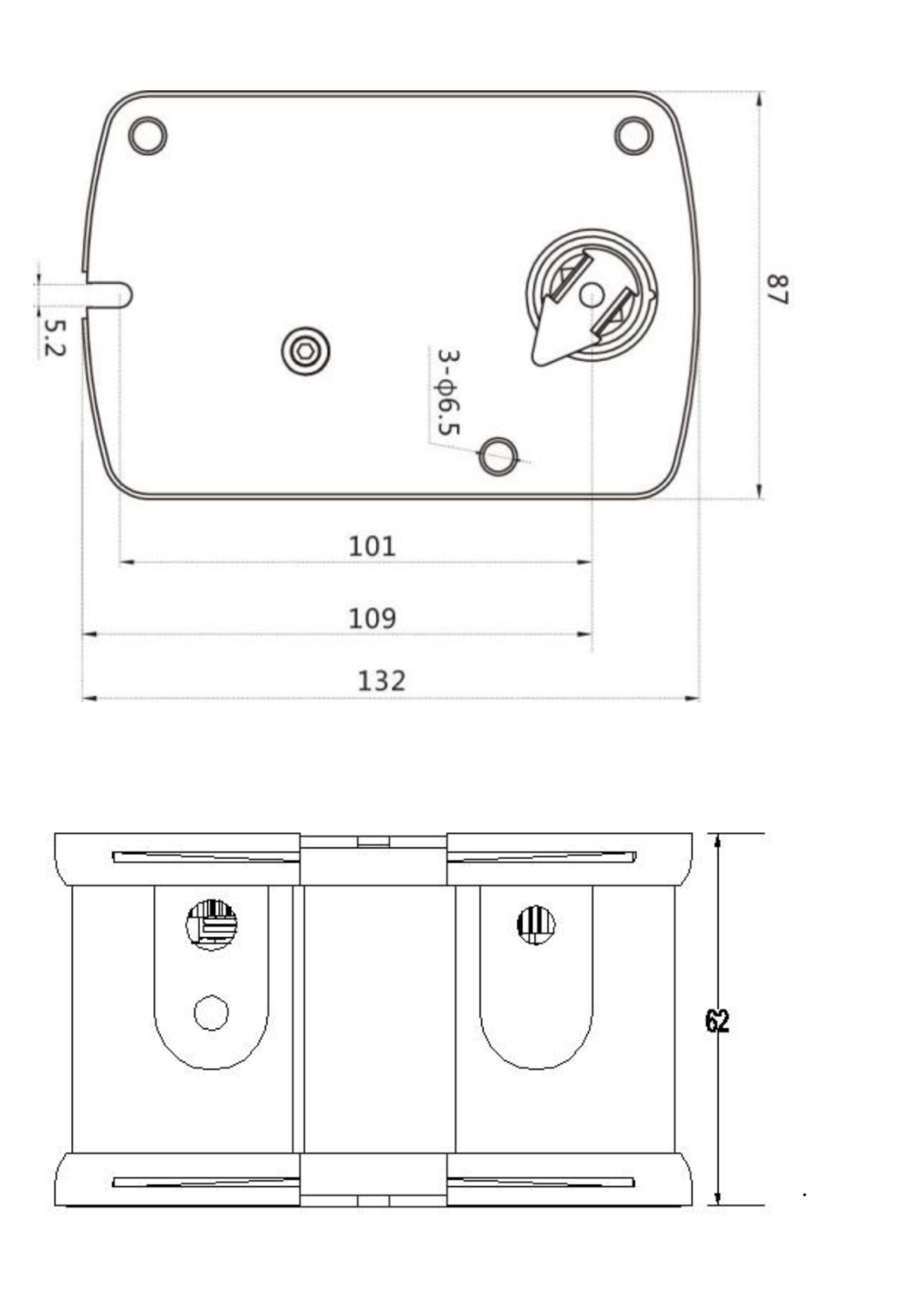

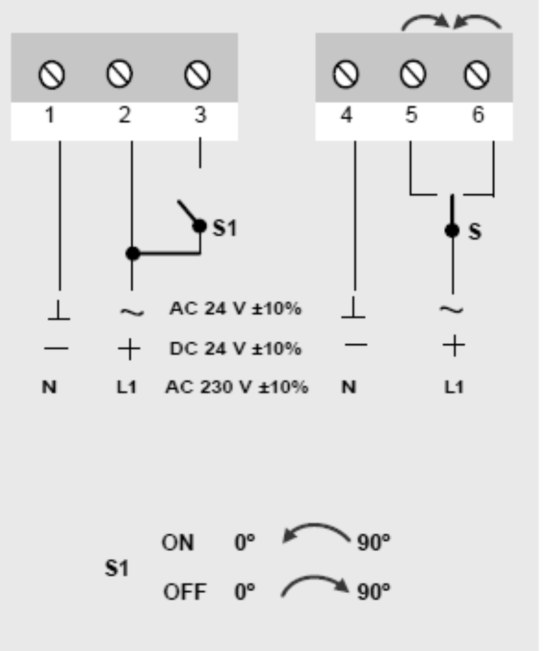

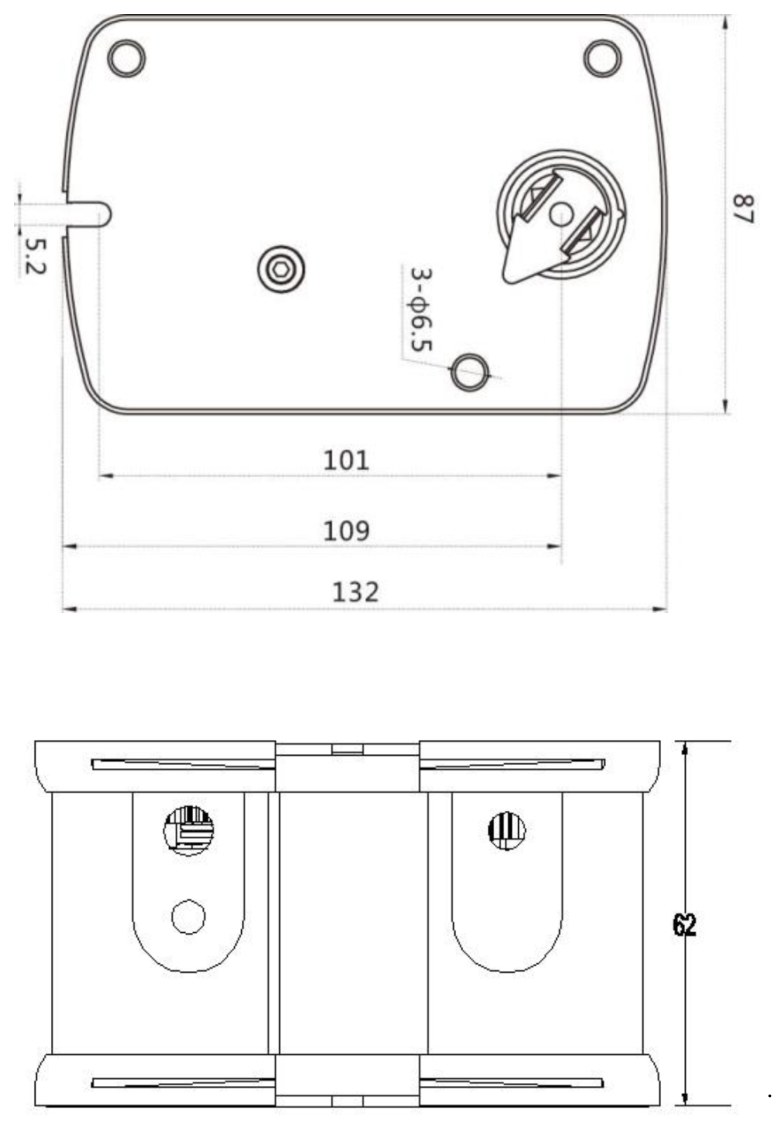

Чертёж и схема подключения

Документация

PDF Технический паспорт Nanotek BLE 230 B 7.0
