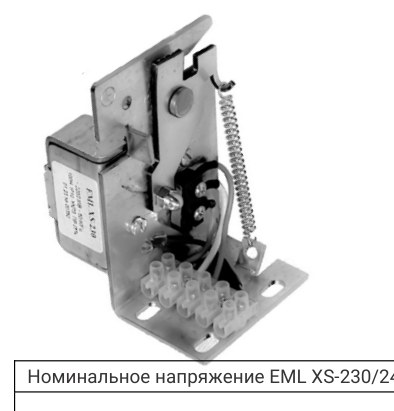

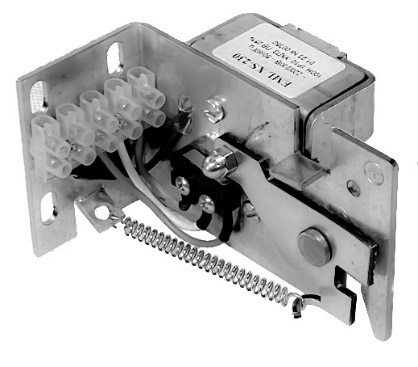

Электромагнитные приводы Нанотек EML XS-230, EML XS-24

Описание EML XS-230, EML XS-24

Электромагнитный замок (Electromagnetic lock, EML) представляет собой пружинный привод с электромагнитной защелкой которая удерживает створку клапана в исходном положении. Назначение: - управление противопожарными клапанами дымоудаления, установленными в системах вентиляции и кондиционирования, и системах противопожарной вентиляции, а также используется в качестве запирающего устройства различных систем.

Характеристики

Номинальное напряжение EML XS-230/24	~220/240 В~ 50/60 Гц
Потребляемая мощность	60 Вт ~220/240 В~ 50/60 Гц
Усилие нагрузки на исполнительный механизм (не более)	100 Н (10кгс)
Режимы работы по ГОСТ 19264-82	ПВ 20%, время цикла ≤ 60с
Класс защиты по ГОСТ 12.2.007.0-75	0I
Степень защиты корпуса	IP 10
Климатическое исполнение	УХЛ3 (NF)
Температура окружающей среды	-30°…+60° С
Рабочая температура	-25°…+50°
Влажность	5%...95% без конденсата
Техобслуживание	Не требуется
Срок службы	50 000 циклов
Масса	380 г
Гарантия	24 месяца

Принцип действия

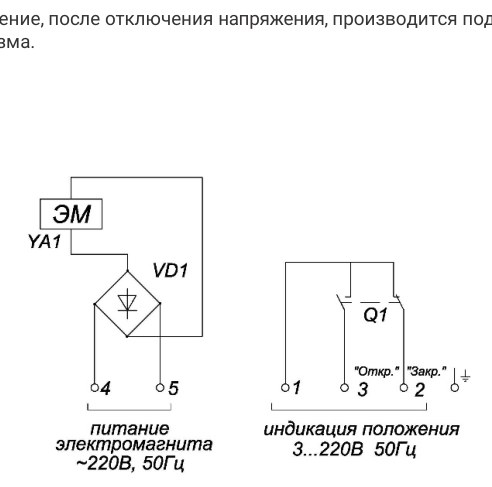

При подаче напряжения на катушку электромагнита якорь под действием магнитного поля втягивается и воздействует на исполнительный механизм. Рычаг исполнительного механизма освобождает рычаг концевого выключателя (положение «Откр.») и освобождает зацеп створки клапана. Клапан открыт. Взвод исполнительного механизма и возврат якоря в исходное положение, после отключения напряжения, производится под действием створки клапана и взводом рычага исполнительного механизма. Клапан закрыт
